Что такое СИП-кабель?
Электрические сети постоянно развиваются и значительно увеличивают число потребителей ежедневно. Поэтому часто требуется выполнить подключения. Но когда сделать это оголенными проводами, то есть вариант произвести подключение, используя кабель СИП, расшифровка которого обозначает самонесущий изолированный провод.
Ниже подробнее рассмотрим его особенности, области и условия применения, плюсы и минусы, важные характеристики для выбора, разновидности.
План повествования:
- Описание и предназначение;
- Конструктивные особенности;
- Типы изделий и их маркировка;
- СИП-кабели: достоинства и недостатки;
- Выбор СИП;
- Особенности монтажа;
- Полезные советы.
Описание и предназначение

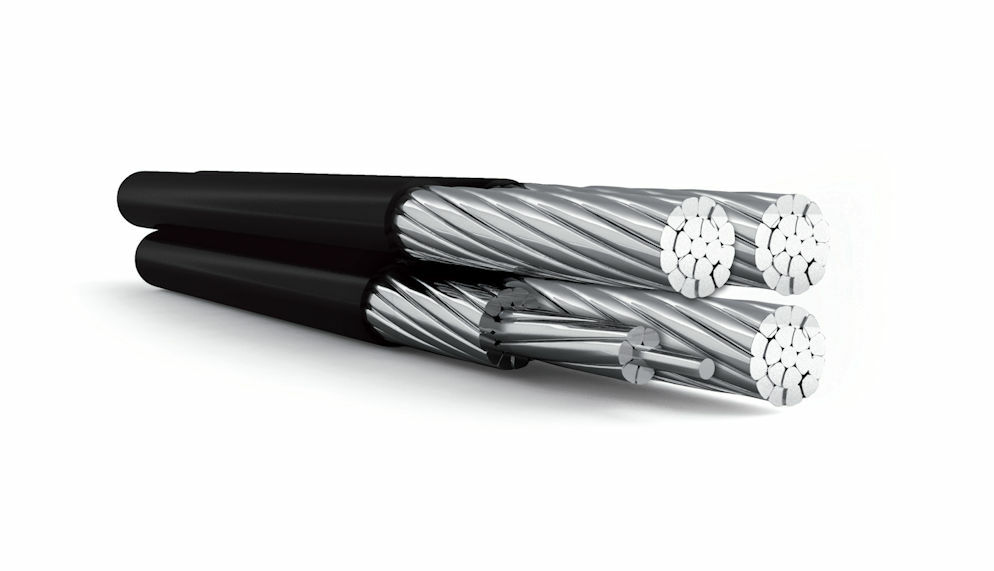

Самонесущий изолированный провод – это тип кабеля для передачи и распределения электроэнергии в сетях, проложенных воздушным способом или по стенам зданий, с переменным напряжением 0,6/1 – 35 кВ. ГОСТ определяет СИП как провода, хотя их отождествляют также с кабелями.
Эти провода достаточно популярны среди проектировщиков и электромонтажников, потому что они надежнее, меньше подвержены погодным условиям (налипанию снега, замерзанию осадков, порывам ветра), теряют намного меньше электроэнергии при передаче до конечного потребителя. Также они просты и удобны при выполнении монтажных работ, с ними возможны присоединения проводов воздушных линий без отключения электроустановки от напряжения, сводят к минимуму несанкционированные подключения.
Конструктивные особенности
Конструкция провода СИП разных типов, производителей почти одинаковая. Они состоят их фазных жил и нулевой жилы с функцией главной (несущей) для линии. Уплотненные фазные многопроволочные жилы имеют круглую форму, скручены из алюминиевых или проволок из его сплава. Нулевой провод не имеет изоляции, изготавливается из алюминия или представлен сердцевиной из стали, снаружи покрытой алюминиевым сплавом.
Фазные жилы количеством от 1 до 4 и сечением от 16 до 120 мм2 дополнительно скручиваются вокруг несущего провода.
Уличное освещение подразумевает использование данного провода с несколькими дополнительными жилами ввиду электронагрузки.
Изоляция провода СИП представлена полиэтиленом (термопластичным или сшитым), стойким к влиянию УФ-лучей и озона.
Типы изделий и их маркировка
В ГОСТ 31946-2012 обозначены следующие марки СИП, которые предназначены для сетей с напряжением 380 В:
- СИП-1. Это четырехжильный провод, где каждая из этих жил представлена скрученными относительно друг друга проводами.
Он состоит из трех изолированных термопластичным полиэтиленом фазных жил, а несущая нулевая – без изоляции. Последняя состоит из стальной проволоки. Данный тип кабеля может обозначаться маркировкой А, что подразумевает наличие изоляции нулевого провода.
Такой элемент проводит напряжение 0,4 – 1 кВ, его максимальная температура нагрева составляет 70 оС, применим для ответвлений к домам и хозяйственным строениям, разрешено прокладывать по стенам.

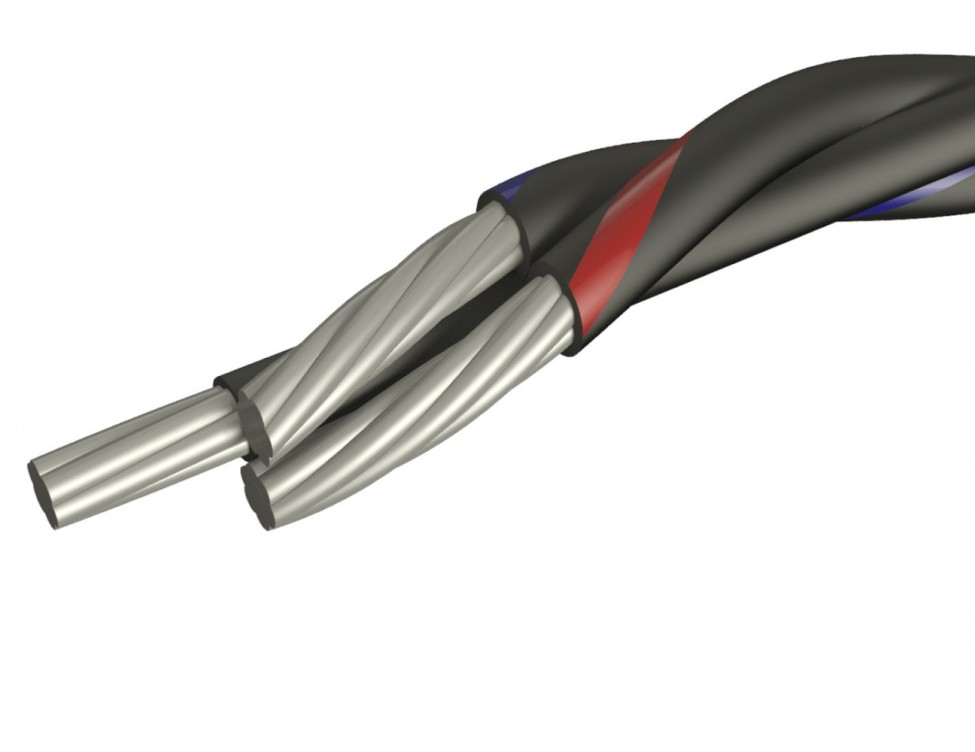

- СИП-2. Тоже четырехжильный кабель, который имеет фазные, изолированные сшитым полиэтиленом, и нулевую жилы. Нулевая жила выступает в роли несущей.
Предназначен для монтажа на участках со значительным воздействием атмосферных факторов, например, на электромагистралях воздушных линий и для организации линейных ответвлений от них.
Он, как и первый вид, используется в линиях до 1 кВ, допускает нагрев до 90 оС, подходит для регионов с умеренным или холодным климатом.
- СИП-3. Это вариант электропровода с одной жилой. Состоит из стальной проволоки в центре (несущая), которая окружена алюминиевыми жилами, и покрыт защитной изоляцией.
Он предназначен для воздушных линий с напряжением 6 – 35 кВ.
- СИП-4. Имеет попарную систему с изолированными термопластичным полиэтиленом фазными жилами без нулевого провода. Нагрузка распределяется одинаково между фазными.
Их нельзя соединять в пролетах высоковольтных линий между собой, потому что существует вероятность ее повреждения и разрыва при воздействии ветра. Разрешено их сопряжение только на опорах.
Этот провод СИП подходит для напряжения 0,4 – 1 кВ и допускает нагревание жил до 90 оС.

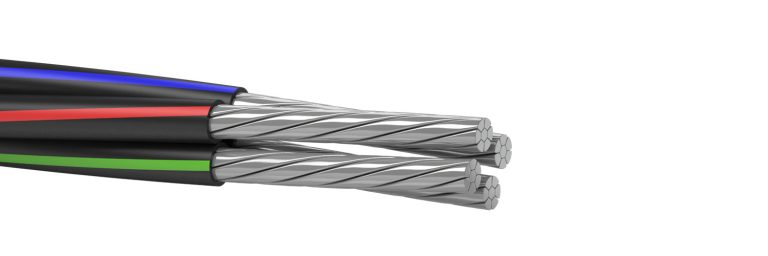

- СИП-5. По конструкции схож с СИП-4, но имеет фазные жилы с изоляцией из сшитого полиэтилена, повышающего температурный предел примерно на 30%. Он применим в регионах с умеренным и холодным климатом.
Для подключения частных домостроений обычно применяется СИП-4. Его минимальное сечение – 16 мм2, количество жил – 2 для однофазного и 4 для трехфазного подключения.
Также, для вводов в здание и прокладки по стенам должны применяться провода, которые не распространяют горение. Они промаркированы буквой «н». Например, СИПн-4. Именно СИП с этой буквой рекомендован в ГОСТ для ответвления воздушных линий и для прокладки по стенам строений.
Все виды кабелей СИП рассчитаны на эксплуатацию при температурном режиме от -60 до +50 °C, а их монтаж следует осуществлять при температуре не ниже -20.
Гарантийный срок, обычно, составляет 3 года, а срок эксплуатации равен минимум 40 лет.
Маркируются изделия по определенным правилам:
- Фазные жилы принято обозначать цифрами, тиснением или цветными полосками.
- Нулевая жила без обозначения.
- Вспомогательные жилы освещения маркированы В1, В2, В3.
СИП-кабели: достоинства и недостатки

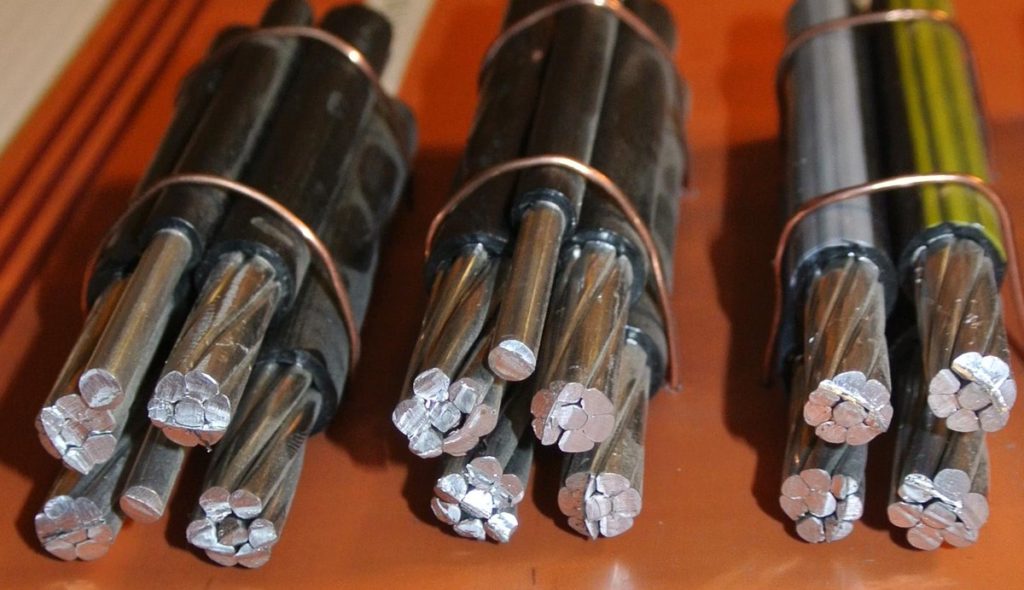

Популярность обусловлена рядом их достоинств:
- Простота, безопасность монтажа, мероприятий по обслуживанию.
- При их подключении не требуется отключение установки от напряжения.
- Более легкие, чем медные кабели.
- Случаи кражи элементов, электричества путем наброса и незаконных подключений сведены к минимуму.
- Благодаря имеющейся изоляции они безопасны для людей, животных.
- Выдерживают влияние любых погодных условий (осадков, сильного ветра, жары, мороза).
- Исключают возникновение короткого замыкания из-за повреждений деревьев.
- Не требуют дополнительных изоляторов.
- Более компактны, потому что собраны вместе.
- Высокая прочность в результате механического воздействия.
- Длительный срок службы.
- Можно проложить по фасадам сооружений с применением специальных креплений.
- Защищены от коррозии, что увеличивает их срок работы.
- Минимальные потери электричества при передаче к потребителям.
Помимо внушительного списка плюсов использования кабелей СИП, они наделены некоторыми недостатками:
- Обладание определенными навыками при монтаже, ремонте и обслуживании.
- Высокая стоимость.
- Невозможность прокладывания в земле или под водой, потому что их оболочка недостаточно прочная для этих сред.
- Редкая расчистка трасс линий электропередач.
Выбор СИП
При выборе самонесущего изолированного провода, нужно внимательно ознакомиться с указанными техническими характеристиками, обратить внимание на:
- Параметры объекта и желания энергопотребителя.
- Число жил (обычно от 1 до 4).
- Значение сечения. Для разных видов кабелей это значение составляет от 16 до 240 мм2.
- Класс напряжения. Для всех, кроме СИП-3 (до 36 кВ), он составляет до 1кВ.
- Рабочую допустимую температуру. Значение этого параметра обозначает нормальную температуру без потери свойств.
- Предельный температурный режим. Предполагает показатель максимального нагрева в аварийных ситуациях, но не превышать 8 часов в год.
- Допустимый изгиб. Сгибание провода СИП без нарушения целостности и прочности изоляции.
Особенности монтажа
После покупки кабелей, нужно подробнее узнать о монтаже, в каких условиях стоит его осуществлять. Важные условия:
- Расстояние от опоры до домостроения или сооружения не должно быть более 25 метров, иначе нужна дополнительная опора, а уже от нее прокладывать провод.
- Для прокладки по фасаду нужно использовать особое фасадное крепление BRPF 150.6. Оно увеличит расстояние от фасада до провода до 150 мм, а он должен быть от фасада на расстоянии 150 мм и больше – это правило.
- Соблюдение температурного режима от -60 до +40 оС.
- Обязательное оконцовывание при вводе в автомат. При соединении с медью использовать специальные переходные гильзы или клеммы, но последние нуждаются в обслуживании.
Для монтажа существуют разные приспособления. Можно использовать:

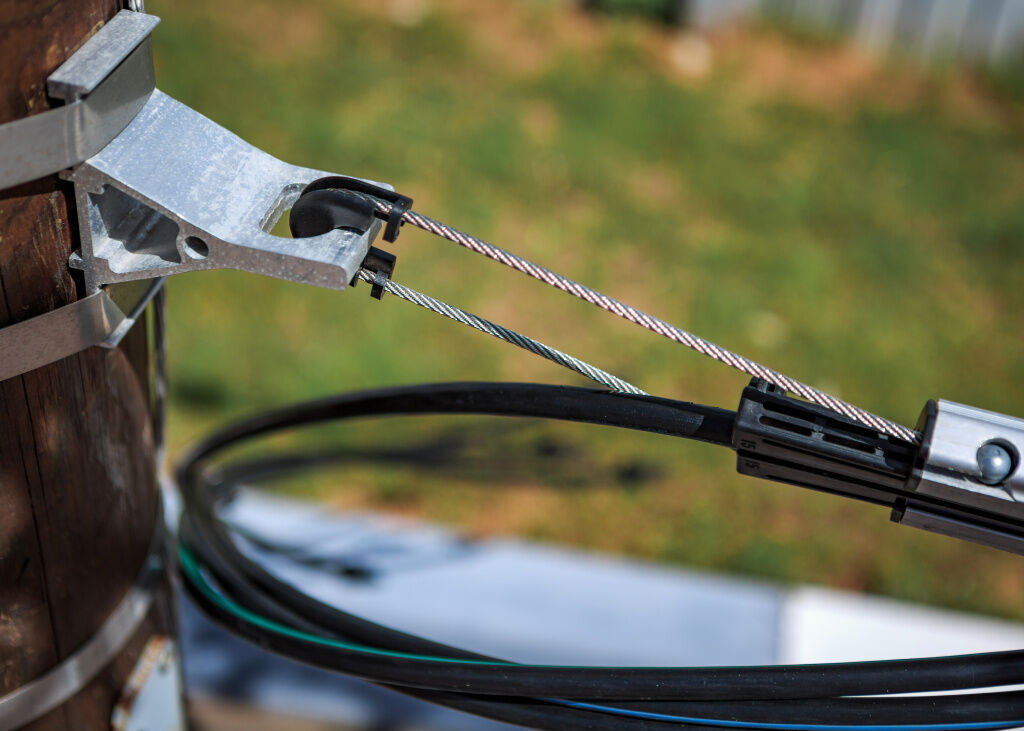

- Анкерные зажимы. Они отличаются по максимальному сечению (16-240 мм2), по числу проводов (2-4).
- Анкерные кронштейны для крепления на анкерном зажиме. Зафиксировать их можно при помощи стальной ленты и скрепы.
- Анкерные кронштейны SO253 или KAM-4000 для фиксации на фасаде строения методом болтового соединения. Есть вариант использования самореза в виде кольца, но даже при небольших расстояниях есть вероятность, что его выдернет сильный порывистый ветер.
- Колпачки для изоляции концов.
- Прокалывающие зажимы.
- Для сопряжения СИП с кабелем, идущим в частный дом, нужно использовать переходные гильзы или клеммы.
- Стяжки для аккуратного вида и качественного монтажа провода СИП.
Полезные советы
Чтобы правильно купить кабель, нужно обращать внимание на параметры, технические характеристики элементов и на фирму-изготовитель. Некачественные модели могут быть с меньшим сечением, иметь плохую устойчивость изолятора к разным воздействиям.
Если кабель был уже приобретен, а вы до конца не уверены в его качестве, то рекомендуется проверить соответствие значения сечения заявленному параметру в паспорте.
