Соединение проводов в распределительной коробке
Сфера электричества многогранна, интересна и довольно трудная. Здесь все состоит из множества тонкостей, деталей и мелочей, о которых стоит знать электрикам, мастерам и людям, далеким от данной области деятельности. Например, владельцу частного дома может быть полезна информация про соединение проводов в распределительной коробке.
Имея минимальный объем знаний по данному вопросу, он сможет оценить, проконтролировать работу наемных специалистов, а, возможно, и сделать что-то своими руками.
План статьи:
- Что нужно знать о распределительной коробке;
- Предназначение распределительной коробки;
- Особенности монтажа электропроводки;
- Виды распределительных коробок;
- Как соединить провода в распаечной коробке;
- Варианты стыковки:
Что нужно знать о распределительной коробке?
Электрическая система жилого, коммерческого или производственного объекта представлена многочисленными проводами, которые передают ток в определенные точки от электрощитка. Так, в частном доме или квартире, как полагается, есть не одна точка подключения: несколько розеток, выключатели освещения.
Чтобы правильно соединить провода между собой, собрать их вместе, нужны распределительные коробки. Они еще называются разветвительные или распаечные. В коробку заводятся провода и кабели от всех подключенных приборов, а их соединение осуществляется непосредственно внутри корпуса, который полый.
Создание схемы подключения, монтаж проводки и соединение проводов в распределительной коробке должны осуществляться на основе положений Правил устройств электроустановок (ПУЭ). Согласно им, все соединения проводов и кабелей, ответвления должны быть сделаны только внутри распредкоробок.
Предназначение распределительной коробки
Помимо требований ПУЭ о монтаже данных элементов, их использование позволяет:
- Повысить пригодность для ремонта электросетей. Из-за того, что здесь имеется доступ ко всем соединениям, то можно легко определить расположение, характер неполадки и быстро ее устранить.
- Благодаря доступности коробки можно проводить профилактические осмотры с оценкой состояния соединения и дальнейшего своевременного ремонта, потому что в этих соединениях возникает наибольшая вероятность появления неисправностей.
- Снизить уровень пожароопасности в доме или на промышленном объекте.
- Сэкономить финансы и снизить время при прокладке кабеля.
Особенности монтажа электропроводки
Исходя из требований ПУЭ про соединение проводов в распределительной коробке, создание электрической проводки имеет особенности. Так, проводящие элементы направляются по верхней части стены не менее, чем на 15 см от потолка. При достижении провода места ответвления, его опускают вниз, соблюдая строгую вертикаль. В этом месте ответвления и монтируется распредкоробка, а провода в ней соединяют выбранным способом на основе требуемой схемы.
Виды распределительных коробок
Большое разнообразие электротоваров подразумевает производство разных распредкоробок, которые подходят для использования в конкретной схеме на определенном объекте. Так, распределительные коробки отличаются:
- По типу установки. Здесь речь идет о внутренних и наружных блоках. Первые подходят для создания электропроводки скрытого монтажа: в стене делается отверстие, куда непосредственно встраивается коробка, а ее крышка и материал отделки находятся на одном уровне. Иногда при ремонте ее даже закрывают отделкой.
Но такой тип установки возможен не всегда (толщина стенной поверхности или отделки не позволяет), поэтому используется второй вариант с установкой коробки на стену.

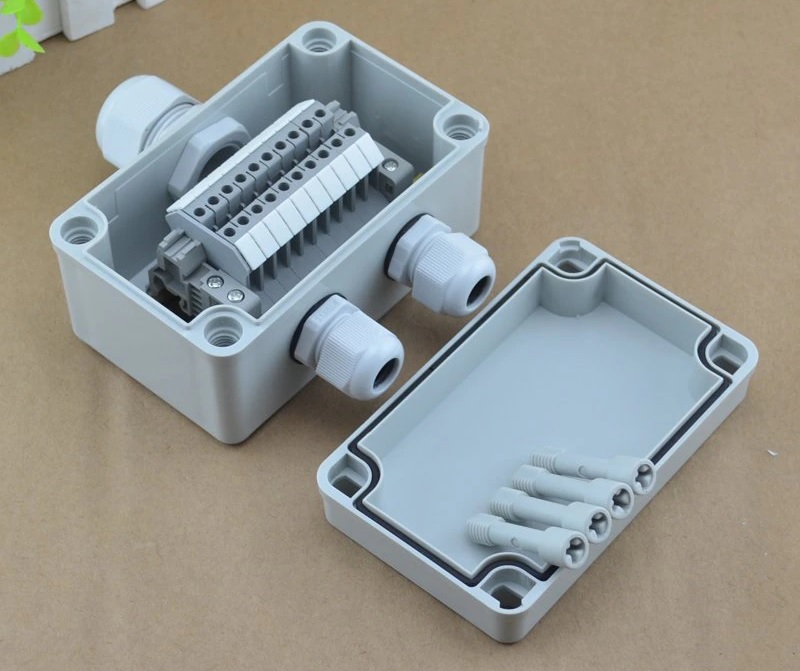

- По форме. Бывают изделия круглой и прямоугольной формы. Обычно они имеют четыре вывода, но их число может быть больше. Такие выводы имеют резьбовое отверстие или штуцера, к которым удобно монтировать гофрошланг. В него или пластиковую трубу очень удобно прокладывать провода.
Если возникнет необходимость замены проводов, то сделать это нетрудно. Сначала нужно будет отсоединить его в распределительной коробке, потом от точки (розетки или выключателя), потянуть и достать. Вместо него протянуть новый.
Если же проложить провода в штробу, которую потом покрыть штукатуркой, то для замены кабеля необходимо пробивать стену. Поэтому эта рекомендация ПУЭ, которой однозначно предстоит воспользоваться.

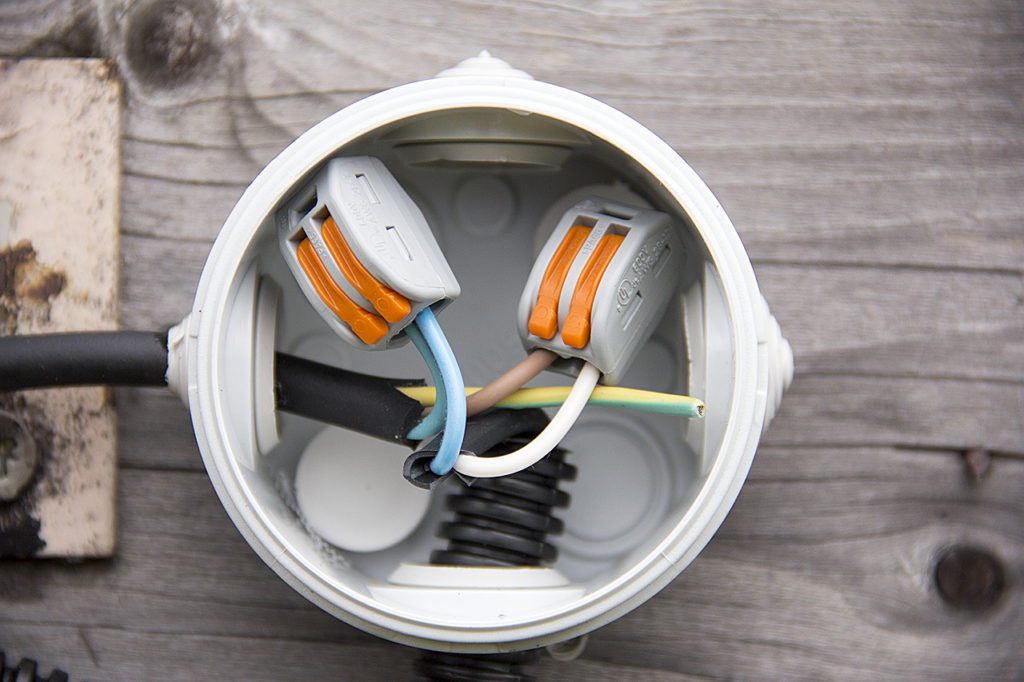

Как соединить провода в распаечной коробке?
Сегодня известны несколько способов, как соединить провода в распределительной коробке. Об их эффективности можно судить исходя из собственного опыта, уровня профессионализма мастера или на основе отзывов в Интернете.
Выбор, какое соединение проводов в распределительной коробке сделать в конкретном случае, зависит от:
- материала жил провода (алюминий или медь);
- сечения (маленькое, большое, одинаковое, разное);
- числа проводов,
- условий и уровня воздействия на соединение (уличное, внутри дома, внутри земли, в бетоне и т.д.)
- структуры жил провода (многопроволочная или однопроволочная).
Варианты стыковки
Для создания надежного узла и хорошего контакта между проводами одной электросети в распредкоробках применяют следующие способы соединения:
- Скручивание. Самый простой и известный метод, однако, имеющий особенности в виде закрепления узла свариванием или пайкой.
- Сваривание. Надежное, прочное соединение с высоким качеством контакта.
- Пайка. Этот способ обеспечивает надежное соединение проводов в распределительной коробке, но он применим, если компоненты электропроводки не нагреваются свыше 65ОС и не превышают тем самым установленное нормативное значение.
- Пружинные зажимы (Wago). Надежное соединение, обеспечивающее долговременную работу без потери контакта, если соблюдаются условия эксплуатации.
- Клеммные колодки. Качественный способ стыковки с использованием ПЭ клемм.
- Опрессовка гильзами. Хороший вариант, но технически сложный для правильного исполнения.
- Болтовое соединение. Доступный с финансовой точки зрения и простой в техническом плане способ сопряжения проводов (даже из алюминия и меди между собой).
Скручивание
Соединение проводов в распределительной коробке методом скрутки осуществляется редко из-за существенных ограничений. Чаще всего скручивание применяется при прокладке временной электропроводки.
Важно. Стыковка проводов данным способом недопустима в помещениях, в которых есть высокий уровень влажности, а также в постройках из дерева.
Плюсы:
- простота исполнения;
- отсутствие финансовых трат.
Недостатки:
- низкое качество узла;
- невозможность соединить провода из разных металлов между собой.
Можно встретить четыре вида скручивания:
- параллельное.
- встречно-параллельное.
- подключение к одножильнику.
- навивание.
Для создания более прочного соединения возможно использование сварочного аппарата или простого паяльника, тем самым метод используется как промежуточный этап.
Сварка
Данным методом обеспечивается создание хорошего узла. Он чаще применяется для стыковки медных проводников, но может быть применим для соединения многожильников между собой или объединения многожильных и элементов с одной жилой.
Сварка проводов заключается в том, что их концы свариваются при помощи инвертора. На конце сваренной скрутки образуется капля из сваренных проводов, которая тем самым представляет собой единое целое.
Сваривание всех концов проводников вместе обеспечивает долговечный узел и надежный контакт, что является плюсом способа. Его минус сзаключается в том, что для выполнения качественной сварки требуется специальный сварочный аппарат, а также необходимы навыки сварной работы, трудоемкость процесса.
Пайка
Чаще всего пайка выступает дополнением к скручиванию для создания более крепкого узла. Перед пайкой требуется хорошо зачистить концы проводников, затем они обрабатываются расплавленным припоем, после этого жилы опускаются в емкость с оловом. В конце процесса полученный узел нужно покрыть изоляцией.
В зависимости от параметров прибора, можно паять скрутки из разного числа проводников.

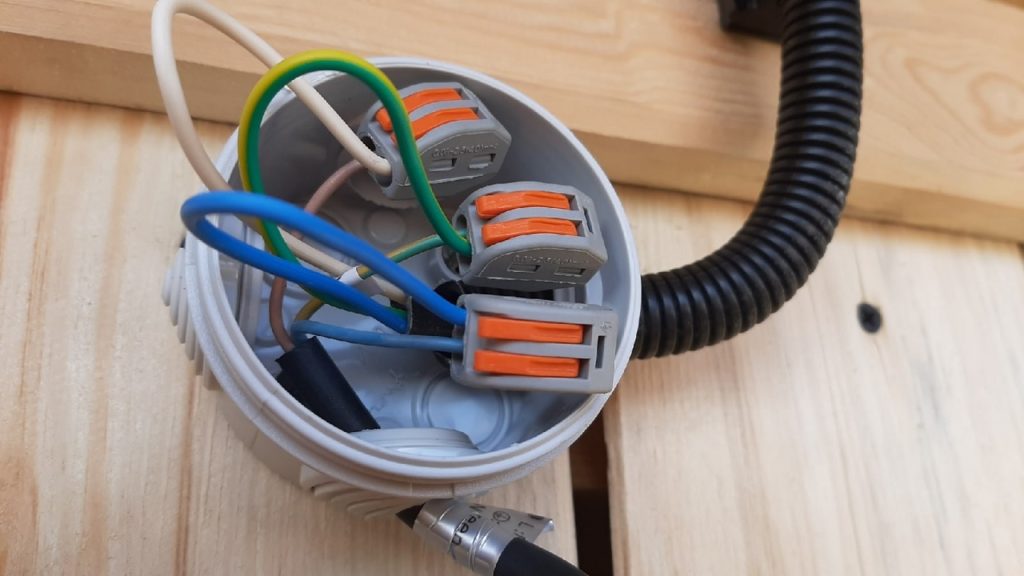

Пружинные зажимы
Удобным способом соединить провода с сечением до 6 мм2 в распредкоробке между собой являются пружинные зажимы. Самыми известными считаются WAGO. Стыковка проводов происходит за счет прижатия их концов к луженой части (шинке) специальными пружинными пластинами. Имеются зажимы на разное число проводов (2-6), с наличием контактной пасты, например, для соединения алюминиевых элементов. По типу использования они бывают:
- Одноразовые. Фиксация провода осуществляется при его прижатии внутрь клеммы. Такие элементы можно использовать один раз, и в случае замены провода колодки приходят в негодность.
- Многоразовые. В этих элементах прижатие происходит посредством опускания рычага. Чтобы отключить проводник, рычажок нужно поднять вверх, вынуть провод из клеммы. Клеммы многократного применения более дорогие, зато их можно снимать, а затем вновь использовать по назначению.
Преимущества Wago:
- Доступно соединение проводников из одного или разных металлов.
- Есть возможность стыковки нескольких жил (трех и более).
- При фиксации многожильников не происходит повреждения тонких жил.
- Колодки имеют небольшие размеры.
- Работа с колодками не занимает много времени.
- Высокое качество узла.
- В колодке есть отверстие для индикатора для контроля над работой электрической сети.
- Зажимы Wago удобны для подключения разных световых приборов (точечных светильников, люстр и т.д.).
Несмотря на большое количество плюсов, Wago имеет один недостаток — стоимость изделий заметно выше.
Клеммные колодки
Клеммы — это особые устройства из пластика, во внутренней части которых содержится латунная втулка. По обеим ее сторонам расположены винты. Для такого соединения проводов нужно с каждой стороны клеммной колодки вставить по проводнику и с помощью винтов плотно их зафиксировать.
Этот способ стыковки распространен в распределительных коробках, при монтаже светильников, розеток и выключателей.
Достоинства способа:
- невысокая стоимость клеммных колодок;
- простота и удобство работ;
- надежная фиксация проводника.
Недостатками можно считать то, что предлагаемые колодки часто отличаются низким качеством, что обнаруживается при стыковке и вынуждает браковать изделия, можно соединить только два провода, не подходят для алюминиевых или многожильников, потому что алюминий – недостаточно крепкий металл, а жилы многожильного проводника очень тонкие.

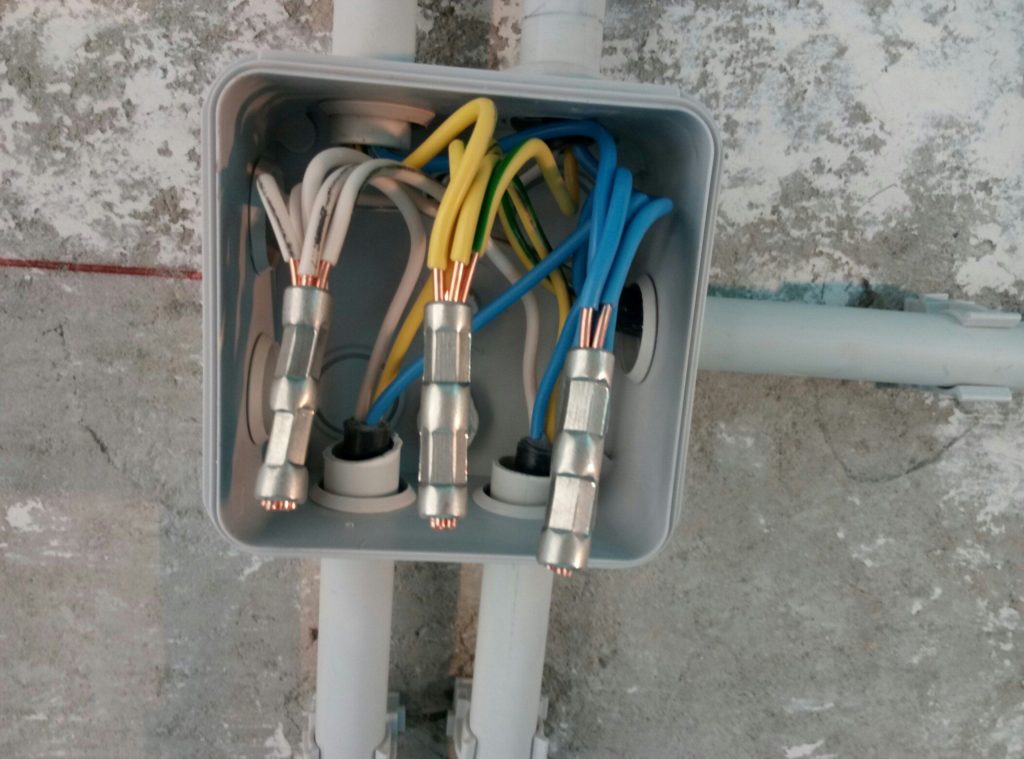

Опрессовка гильзами
Соединение проводов в распредкоробке гильзами считается методом, гарантирующим высокое качество сопряжения. Суть состоит в размещении зачищенных жил провода в специальной гильзе, которую опрессовывают путем обжатия. Потом гильза обрабатывается изоляционным материалом, в качестве которого используются термоусадочная трубка или привычная изолента.
Проводники можно вставить как с обоих концов трубки, так и только с одного края. В первом случае стык будет находиться посередине гильзы, во втором – необходимо, чтобы общее поперечное сечение жил не превышало сечение гильзы.
Плюсы:
- Соединение обладает высоким качеством и надежной изоляцией.
- Доступные цены на гильзы.
Недостатки:
- Гильзу нельзя заменить после ее удаления — это одноразовое крепление.
- Соединение потребует использование специального инструмента (опрессовочных клещей, трубореза).
- Обжатие алюминиевых и медных проводников возможно лишь с помощью специально предназначенной для этого гильзы.
- Сложность правильного выполнения процедуры с технической точки зрения.
При помощи болтов
Соединение при помощи болтов — простой, но достаточно эффективный способ объединения проводов друг с другом. Для этого необходимы: болт, три шайбы и гайка.
На болтовую резьбу надевается шайба. Дальше накручивается зачищенная жила без изоляции. После этого резьба прокладывается второй шайбой и еще одной жилой. В конце насаживается третья шайба, которую прижимает гайка. Полученное соединение необходимо покрыть изоляционным материалом. Если проводников много, то между некоторыми из них могут устанавливаются дополнительные шайбы, потому что без них контакт станет меньше. Они также нужны при сопряжении проводов разного типа, сечения.
Преимущества:
- невысокая цена;
- простота выполнения процедуры;
- возможность соединения кабелей из меди и алюминия.
Недостатки стыковки болтами:
- Плохая фиксация.
- Требуется много изоляционного материала.
- Болт имеет большие размеры и может не поместиться в распредкоробку.
